MATLAB 中的 Caxis() 函数

Ammar Ali 2024年2月15日
MATLAB 中的 Caxis() 函数

本教程将讨论使用 MATLAB 中的 caxis()clim() 函数设置颜色图限制。

在 MATLAB 中使用 caxis() 函数

caxis() 函数,在 MATLAB 版本 R2022a 中重命名为 clim() 函数,用于设置不同绘图中颜色图的限制。如果 MATLAB 版本低于 R2022a 版本,我们可以使用 caxis() 函数,如果版本是 R2022a 或更高版本,我们必须使用 clim() 函数。

caxis()clim() 函数有以下五种语法。

语法:

clim(axis_limits)
clim("auto")
clim("manual")
clim(target_axis,___)
lims_object = clim

clim(axis_limits) 根据 axis_limits 变量中存在的限制设置颜色图的限制。axis_limits 变量应该是一个双元素向量,其中第一个值定义最小限制,第二个值定义最大限制。

如果默认颜色图中的值小于或等于新颜色图限制的最小限制,则先前的值将映射到新颜色图的第一行。如果默认颜色图中的值大于或等于新颜色图限制的最大限制,则先前的值将映射到新颜色图的最后一行。

clim("auto") 是函数的默认行为,它将根据绘图的索引设置颜色图限制。我们也可以使用 clim autocaxis auto 命令代替上述语法来将限制设置为 auto。

clim("manual") 将关闭自动限制更新。我们也可以使用 clim manualcaxis manual 命令代替上述语法来禁用自动限制更新。

clim(target_axis,___) 用于指定我们想要更改其颜色图值的轴。如果我们不想更改当前绘图中存在的所有颜色图的颜色图限制,则此语法很有用。

lims_object = clim 将返回当前颜色图的颜色图限制。例如,让我们更改曲面图的默认颜色图限制。

示例代码:

[x_axis,y_axis] = meshgrid(-6:.5:6);
z_axis = x_axis.^2 + y_axis.^2;
surf(z_axis);
colorbar
previous_limits = caxis
caxis([20 50])
current_limits = caxis

输出:

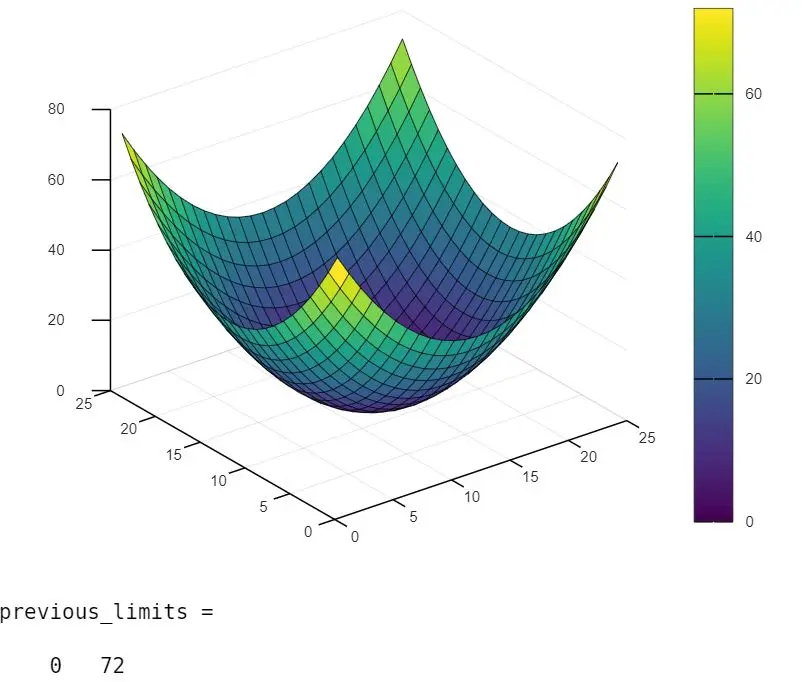

在 MATLAB 中使用 caxis 函数 - 1

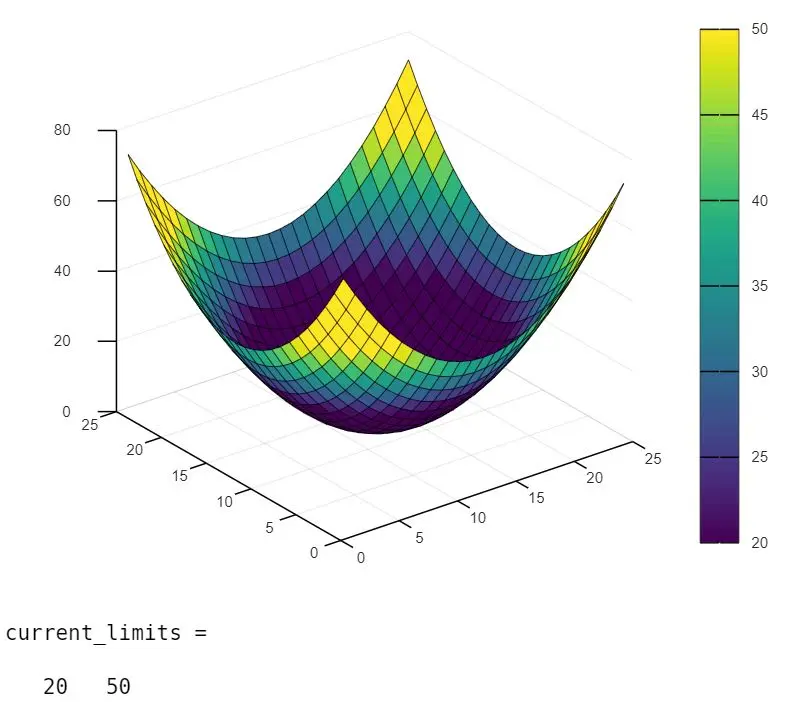

在 MATLAB 中使用 caxis 函数 - 2

我们使用 meshgrid() 函数为曲面图创建网格。我们使用 surf() 函数创建曲面图,并使用 colorbar 命令创建一个颜色条,显示图中对应颜色的值。

输出显示以前的颜色图限制为 0 到 72,新的限制为 20 到 50。查看此文章以获取有关 caxis()clim() 函数的更多详细信息。
