OpenCV 影象點

本教程將討論 OpenCV 中影象的點表示法。

OpenCV 中影象的點表示法

在 x 和 y 座標系中，原點位於 (0, 0) 點，x 軸從原點開始向右移動，y 軸也從原點開始向上移動。

對於 OpenCV 中的影象，原點位於影象的左上角，x 軸從左上角開始向右移動。y 軸也從左上角開始，然後向影象底部移動。

例如，如果我們想表示影象的第 2 個畫素的位置，我們可以使用 x=1 和 y=0 的點 (0, 1)。

在 OpenCV 中，影象儲存為矩陣；我們還可以對點的第一個值表示行號，第二個值表示列號的點使用行列表示法。

在這種情況下，一個點（y，x）將等於一個點（行，列），點（x，y）將等於一個點（列，行）。

因此，如果我們在 OpenCV 中寫一個點值，如 (1, 0)，程式碼將 1 作為 y 軸值的行號，將 0 作為列號或 x 軸值。

眾所周知，列從左移動寫入矩陣，x 軸也從左移動寫入，這意味著 x 將等於列，y 將等於行。

例如，要以列-行表示法表示影象的第 2 個畫素的位置，我們將其寫為 (0, 1)，表示第 2 列和第 1 行。

現在讓我們考慮一個影象，我們想要在 OpenCV 中更改影象左上角的顏色。我們將更改前幾行和前幾列的顏色以更改列的顏色。

請參閱下面的程式碼。

import cv2
import numpy as np

x = np.zeros((312, 312, 3), dtype=np.float32)
cv2.imshow("Original", x)

x[0:100, 0:100] = (0, 0, 255)

cv2.imshow("Result", x)
cv2.waitKey(0)

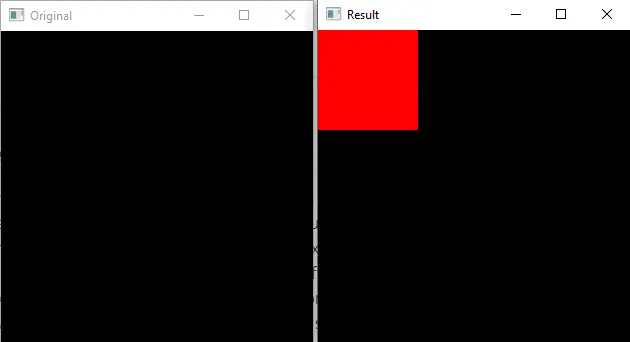

輸出：

在上面的程式碼中，我們使用了 NumPy 的 zeros() 函式來建立黑色影象。我們將前 100 行和前 100 列的顏色更改為紅色，我們可以在上面的輸出中看到結果。

現在讓我們在上圖中新增兩行，一行用於行，一行用於列。

請參閱下面的程式碼。

import cv2
import numpy as np

x = np.zeros((312, 312, 3), dtype=np.float32)
cv2.imshow("Original", x)

x[0:10, :] = (0, 0, 255)  # red
x[:, 0:10] = (255, 0, 0)  # blue

cv2.imshow("Result", x)
cv2.waitKey(0)

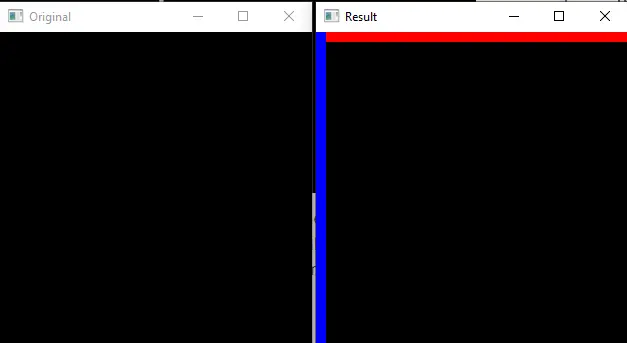

輸出：

在上面的程式碼中，我們將前 10 行和所有列的顏色更改為紅色，將前 10 列和所有行的顏色更改為藍色，我們可以在上面的輸出中看到結果。

這意味著要使用點系統 (x, y)，如果是影象，我們需要將其寫為 (y, x) 或 (row, column)。

OpenCV 使用 BGR 顏色空間，所以上面程式碼中的三元組值 (0, 0, 255) 代表紅色。
