Matplotlib 2 次元配列のカラープロット
Suraj Joshi
2023年1月30日
-
matplotlib.pyplot.imshow()メソッドを用いて 2 次元配列をプロットする -
matplotlib.pyplot.pcolormesh()メソッドを用いた Matplotlib での 2 次元配列のプロット
このチュートリアルでは、Python の matplotlib.pyplot.imshow() メソッドと matplotlib.pyplot.pcolormesh() メソッドを使って、2 次元配列のカラープロットを生成する方法を説明します。
matplotlib.pyplot.imshow() メソッドを用いて 2 次元配列をプロットする
メソッドは 2 次元配列を入力として受け取り、与えられた配列をラスタ画像として表示します。
matplotlib.pyplot.imshow() の構文
matplotlib.pyplot.imshow(X,
cmap=None,
norm=None,
aspect=None,
interpolation=None,
alpha=None,
vmin=None,
vmax=None,
origin=None,
extent=None, *,
filternorm=True,
filterrad=4.0,
resample=None,
url=None,
data=None,
**kwargs)
matplotlib.pyplot.imshow() 例
import numpy as np
import matplotlib.pyplot as plt
X = np.random.randint(256, size=(10, 10))
fig = plt.figure(figsize=(8, 6))
plt.imshow(X)
plt.title("Plot 2D array")
plt.show()
出力：
サイズ 10*10 の numpy.random.randint() を用いて作成した 2 次元配列をプロットします。デフォルトでは、viridis の colormap を用いて値をマッピングします。
imshow() メソッドで cmap パラメータを設定することで、カラーマップを変更することができます。
import numpy as np
import matplotlib.pyplot as plt
X = np.random.randint(256, size=(10, 10))
fig = plt.figure(figsize=(8, 6))
plt.imshow(X, cmap="inferno")
plt.title("Plot 2D array")
plt.colorbar()
plt.show()
出力：
これは inferno のカラーマップを用いた 2 次元配列のプロットを表示します。また、プロットの右側にはカラーバーが表示され、配列のどの値がどの色にマップされているかを知ることができます。
matplotlib.pyplot.pcolormesh() メソッドを用いた Matplotlib での 2 次元配列のプロット
関数 matplotlib.pyplot.pcolormesh() は、Matplotlib で擬似カラープロットを作成します。これは matplotlib.pyplot.pcolor() 関数に似ています。
import numpy as np
import matplotlib.pyplot as plt
X = np.random.randint(256, size=(10, 10))
fig = plt.figure(figsize=(8, 6))
plt.pcolormesh(X, cmap="plasma")
plt.title("Plot 2D array")
plt.colorbar()
plt.show()

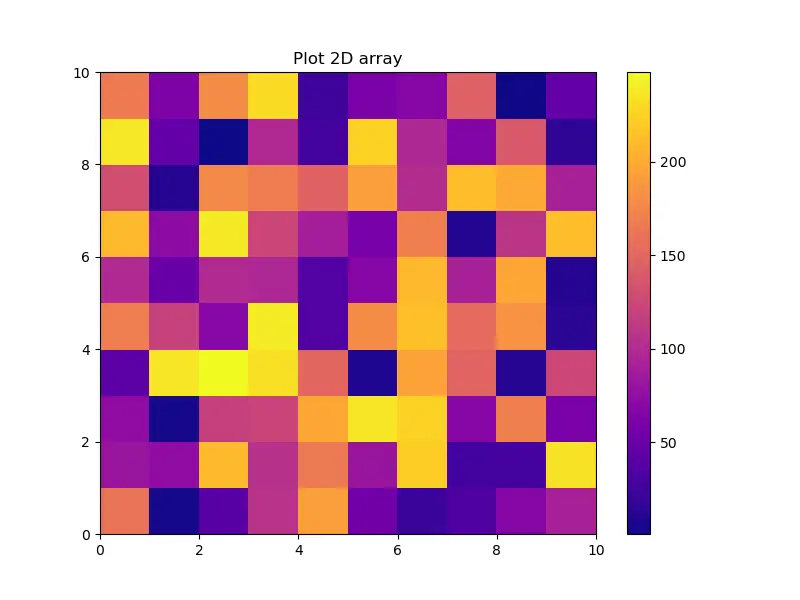

出力：
サイズ 10*10 の numpy.random.randint() を用いて作成した 2 次元配列を plasma の colormap でプロットします。右側のカラーバーは、異なる値の範囲に割り当てられた色を表しています。
