Diagrama de Java a UML
Muchos complementos pueden convertir el código Java a la clase UML y otros diagramas. Este tutorial demuestra la instalación de los complementos y la conversión del código Java a un diagrama UML.
Convierta un proyecto Java en un diagrama UML
Eclipse tiene muchos complementos que se utilizan para convertir el código Java en diagramas UML. UML Lab Modeling IDE es uno de los mejores complementos para convertir el código Java a UML en Eclipse.
Veamos cómo instalar y usar el complemento.
-

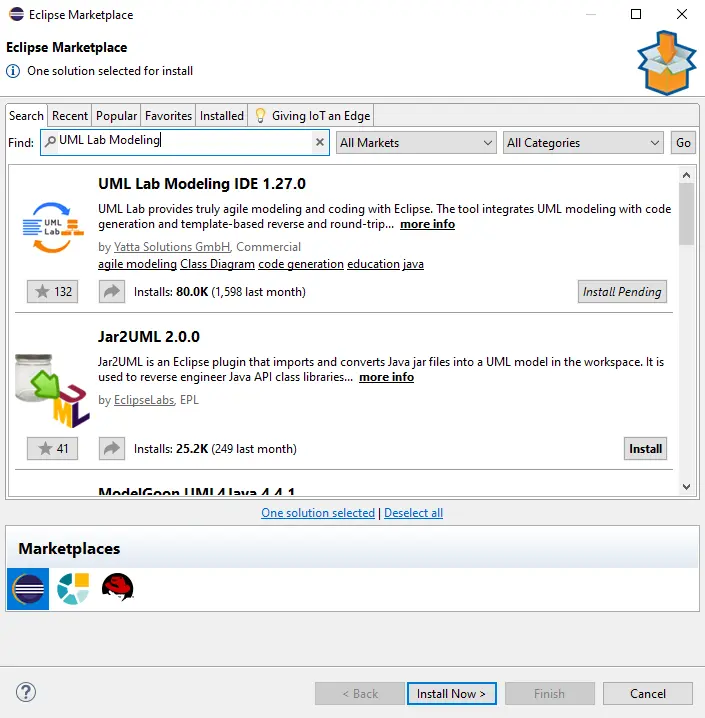

Abra Eclipse Marketplace desde el menú
Ayuday busqueModelado de laboratorio UML
-

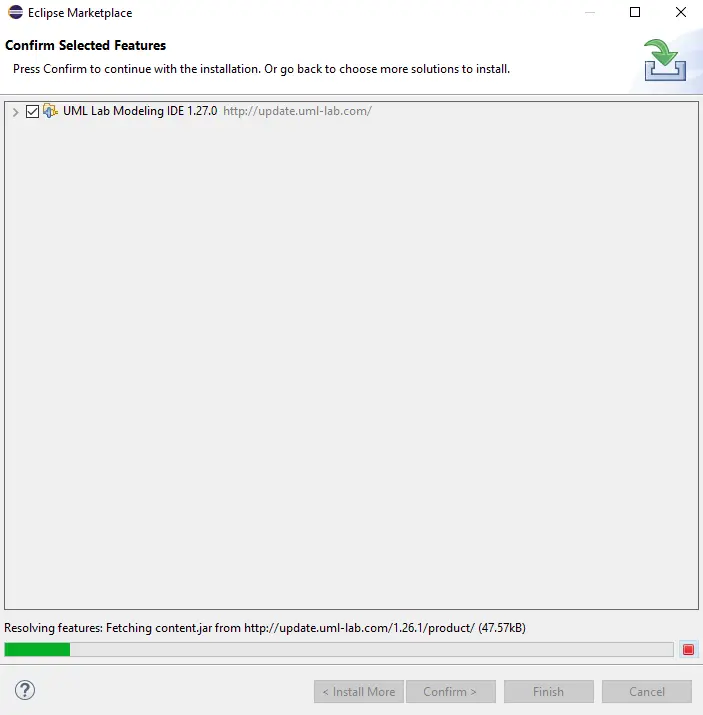

Haga clic en
InstalarenUML Lab Modeling IDE
-

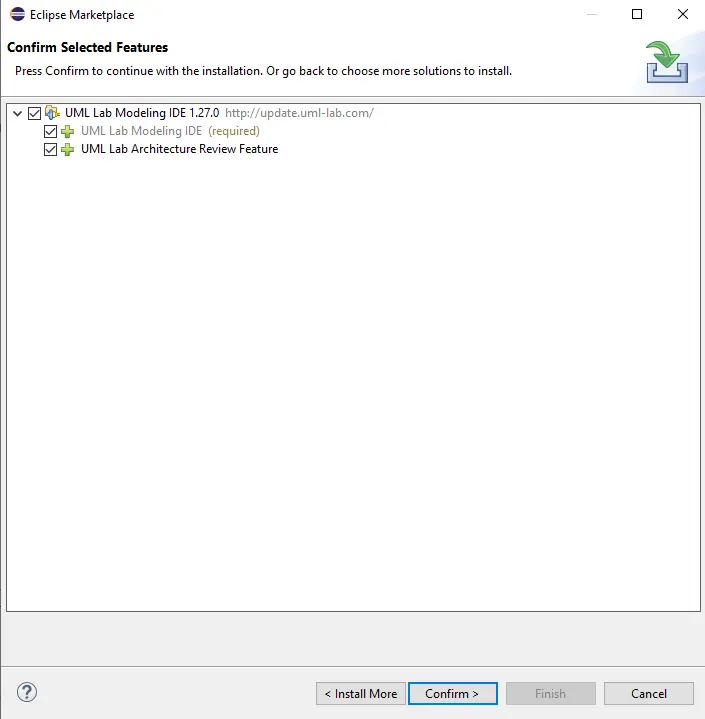

Haga clic en
Confirmarpara procesar la instalación.
-

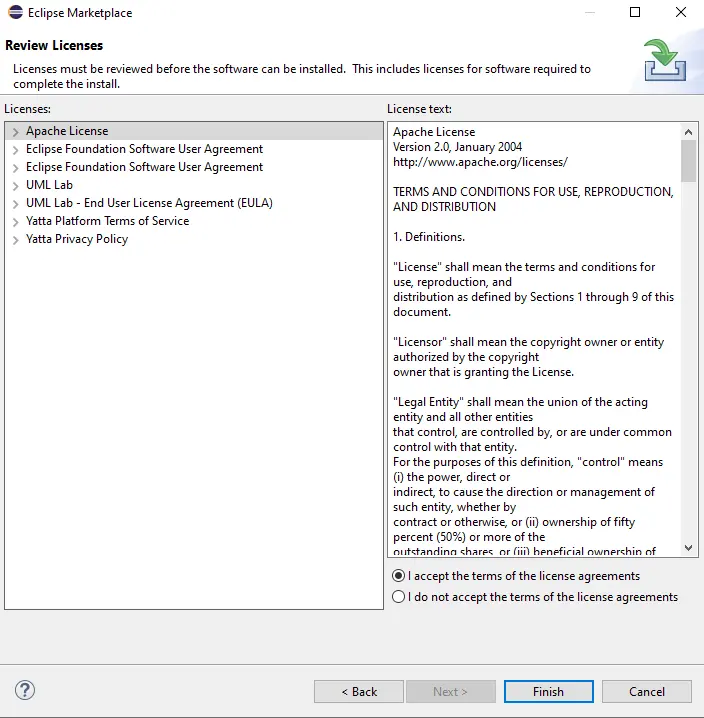

El siguiente paso es aceptar el acuerdo de licencia y hacer clic en
Finalizar.
-

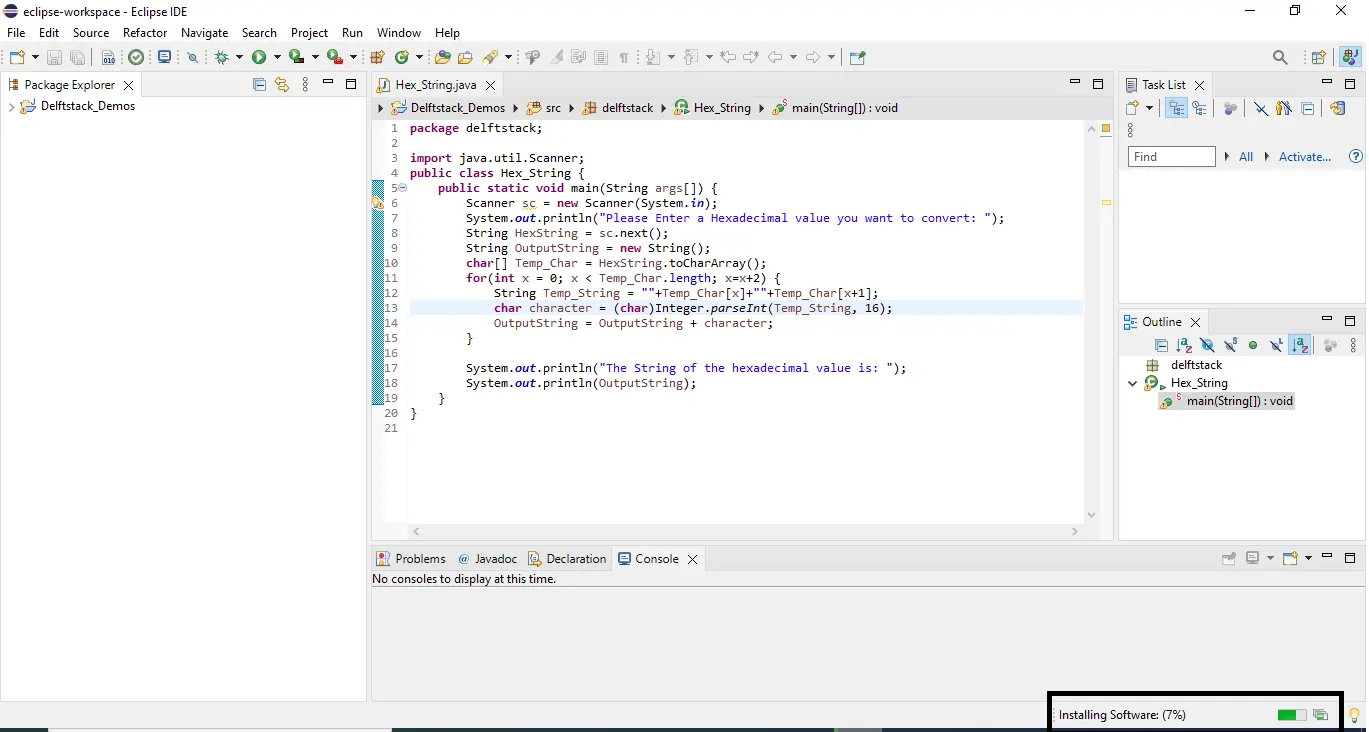

El IDE de modelado UML se instalará en Eclipse dentro de un tiempo.
-
Una vez finalizada la instalación, Eclipse le pedirá que reinicie para usar el complemento. Reinicie Eclipse.
-

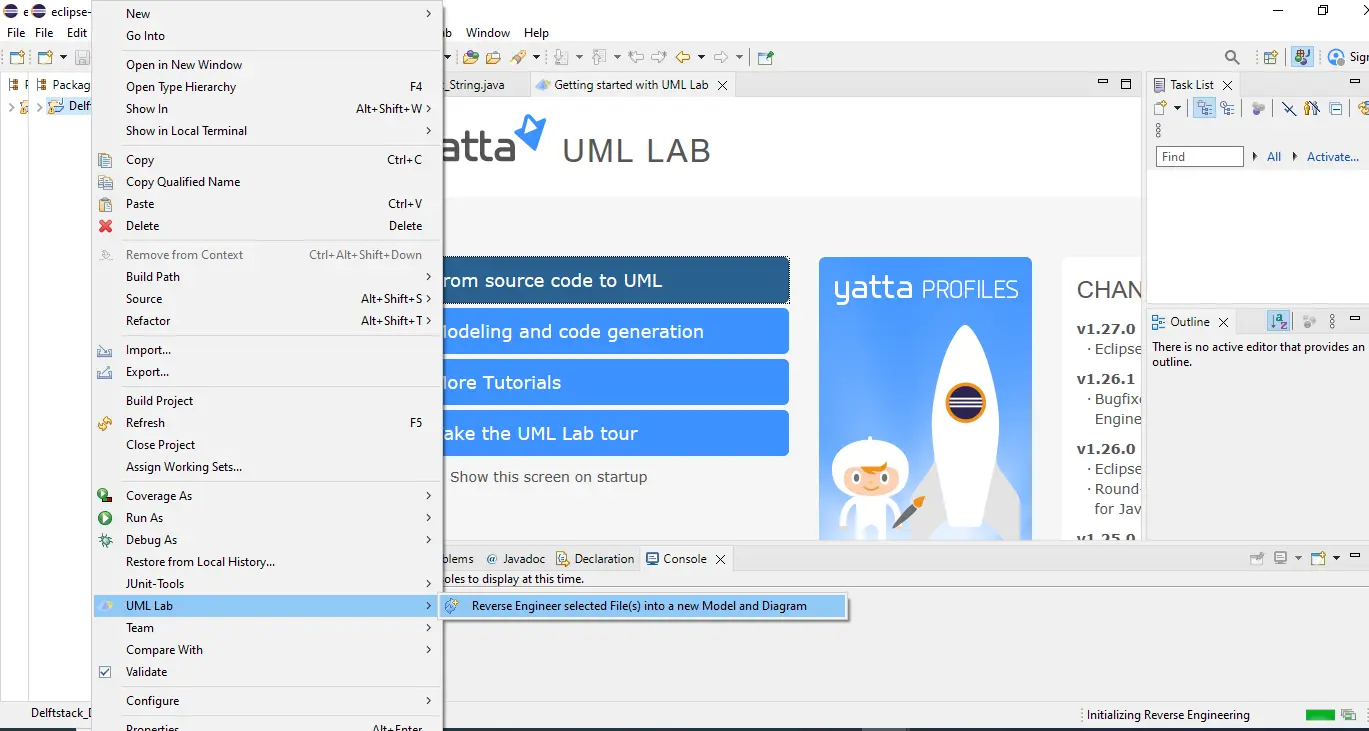

El siguiente paso es ejecutar el IDE de modelado UML, hacer clic con el botón derecho en el nombre del proyecto, seleccionar
UML Laby seleccionarIngeniería inversa de los archivos seleccionados en modal y diagrama.
-
Seleccione los archivos del proyecto que desea agregar al diagrama de clases y haga clic en
Finalizar.
-

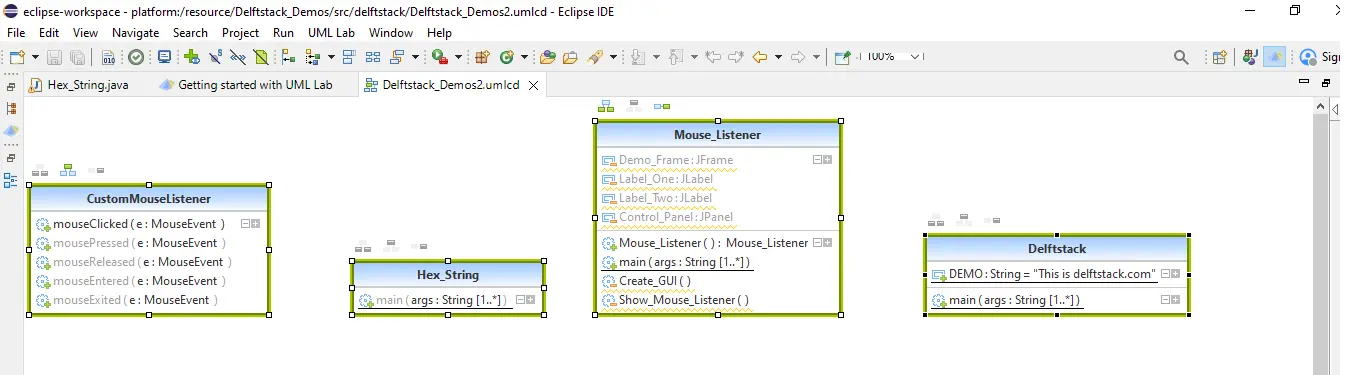

Finalmente, podrá ver el diagrama de clases que desee.
Seleccionamos nuestro proyecto delftstack demos para mostrar el código Java en diagramas de clase UML. El IDE de modelado UML es un software pago para usuarios que no sean académicos.
Ofrece un día de prueba, pero es gratuito para uso académico. Tienes que proporcionar la información académica para suscribirte.
